С 2007 года компания Equilibar предлагает инновационные технологии контроля давления для самых сложных приложений в мире. Регуляторы давления, предлагаемые данной компанией, благодаря купольному дизайну, обладают очень высокой точностью. Основной вид деятельности компании – производство регуляторов обратного давления, а также вакуумных регуляторов. Клиентам предлагается широкий выбор электронных регуляторов, специализированных клапанов и других приборов контроля давления для обеспечения оптимального решения для наиболее сложных задач. Каждый регулятор собирается вручную и проверяется в индивидуальном порядке на конкретные показатели. У компании имеется система управления качеством, которая отвечает требованиям сертификации ISO 9001: 2015.


Принцип работы регуляторов EQUILIBAR

Регулятор контролирует входное давление посредством трехстороннего балансира, когда диафрагма касается выходного отверстия



Уникальные преимущества Equilibar - это гибкая диафрагма и конструкция с несколькими отверстиями. Начальное заданное давление может подаваться с помощью ручного или электронного регулятора давления



Технология регуляторов Equilibar с купольным дизайном и множественными отверстиями работает совершенно по-другому, чем традиционные регуляторы и клапаны обратного давления. Взаимоусиливающие элементы дизайна обеспечивают практически мгновенный контроль и беспрецедентную точность даже для самых сложных условий процесса.

Гибкая диафрагма - единственная движущаяся часть в регуляторе, позволяющая работать без трения и давления сдвига. Купольный дизайн обеспечивает надежное выходное давление. В то же время, дизайн Edilibar с несколькими отверстиями делает доступным ультраширокий диапазон потока.

Конструкция

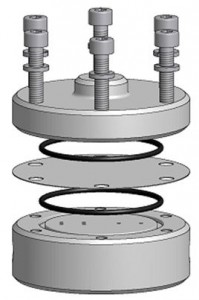

Внутри регулятора диафрагма, запечатанная уплотнительными кольцами, зажата между основным корпусом и контрольной крышкой. Основной корпус имеет параллельные отверстия, которые закрыты и запечатаны диафрагмой, когда они не задействованы. Каждая часть регулятора - диафрагма, уплотнительные кольца и сам корпус - может быть изготовлена из множества материалов для конкретного применения.





Купольный дизайн: Регуляторы выполнены в купольном дизайне. Это означает, что газ или воздух подаются в верхнюю (куполообразную) зону регулятора, чтобы обеспечить заданное значение давления для процесса. Давление газа в куполе задается вторичным стандартным регулятором, называемым контрольным регулятором. Главный регулятор может быть ручным или электронным, в зависимости от требований приложения.

Диафрагма и отверстия: Легкая гибкая диафрагма закрывает и уплотняет параллельные отверстия в корпусе регулятора. По мере прохождения жидкости через регулятор, в последнем поддерживается значение давления, эквивалентного изначально заданному. Диафрагма приподнимается над отверстиями для сброса давления, если давление, возникающее на выходе, превышает установленное. Когда поток минимален, только часть одного отверстия будет задействована для сброса давления. Когда расход высокий, диафрагма выдвигается вверх, чтобы задействовать все отверстия. Эта гибкость объясняет исключительно широкий диапазон расхода Equilibar.

Equilibar можно сравнить с жидкостным транзистором, который работает, создавая уникальный баланс сил на гибкой диафрагме между тремя отдельными давлениями - давлением заданного значения, входным давлением жидкости и нисходящего давления. Входное давление жидкости и нисходящее давление возникают на смачиваемой стороне диафрагмы, разделенной отверстиями. Заданное давление возникает на несмачиваемой стороне диафрагмы.


Отличия от других регуляторов:

В традиционных регуляторах противодавления для постепенного открытия обычно используются пружины, сжимающиеся при избыточном давлении. Отсюда может происходить существенная погрешность.

Регуляторах Equilibar подобная проблема отсутствует и обеспечивается практически мгновенный контроль. Во время работы давление на выходе регулятора пытается удерживать диафрагму плотно к отверстию, герметизируя его; однако даже малейший избыток между входным давлением жидкости и давлением заданного значения быстро подавляет эти силовые усилия и снимает диафрагму с отверстий. В результате получается молниеносный ответ, поддерживающий давление на входе в тесном равновесии с заданным давлением.


Такой дизайн предоставляет следующие преимущества:
  • Высокая точность контроля.
  • Исключительно широкая скорость потока.
  • Мгновенный ответ.
  • Контроль без трения.
  • Совместимость с высокими/низкими температурами и агрессивными жидкостями.
  • Возможность одновременной работы с жидкостями и газами (смеси).


Регулятор обратного давления Equilibar обеспечивает непревзойденную стабильность в диапазонах расхода, таких как 1000: 1 и 10000: 1.
