Регулятор давления для очень низкого расхода LPR2

Регулятор давления для очень низкого расхода LPR2 Регулятор давления для очень низкого расхода LPR2

Контролирует до 0,01 psi. Для воздуха и инертных газов при низком и статическом потоке. Equilibar представляет новый ультранизкий регулятор давления, работающий в диапазоне до 0,3 в H20 (0,02 psi / 1 миллибар (г). Разработанная для применения в статическом и очень низком потоке, запатентованная конструкция LPR2 значительно расширяет диапазон управления по сравнению с регуляторами других производителей. LPR2 снабжен дренажным отверстием, что обеспечивает более стабильную и оперативную реакцию при понижении заданного давления.

Регулятор давления для очень низкого расхода LPR2

Параметры выпускного отверстия

Модель Варианты Расход газа (при 5 дюймах Н2О) Область применения
LPR2-NB Без выпускного отверстия (стандарт) <30 мл/мин Баллонный газ (медленное снижение давления)
LPR2-B С выпускным отверстием Прибл. 250 мл/мин. Пневмообеспечение (быстрое снижение давления, максимальная стабильность)

Выходной диапазон

Дюймы Н2О psig Миллибар (г)
0.3 – 7 0.01 – 0.25 0.75 – 17
1 – 10 0.04 – 0.36 2.5 – 25
1 – 28 0.04 до 1 2.5 – 70

Спецификация:

Давление на входе 20 – 30 psig [1.4 – 2.0 bar(g)](стабильное, регулируемое)
Порты 1/4″ NPT вход/выход
Рабочая среда Воздух и инертные газы
Основные материалы Литой цинк, полиэтилен, резина

Результаты тестирования при низком расходе:

Чувствительность +/- 0.02 дюймов H20 (0.0007 psig)[0.05 миллибар(г)]
Стабильность в теч. 7 дней +/- 0.06 дюймов H20 (0.002 psig)[0.13 миллибар(г)
Макс. расход воздуха Прибл. 3 л/мин (6 ст. куб. футов/ч)
(5 дюймов H20 @ 0.5 дюймов H20 остаточное отклонение)
[127 мм H20 @ 12.7 мм H20 остаточное отклонение]

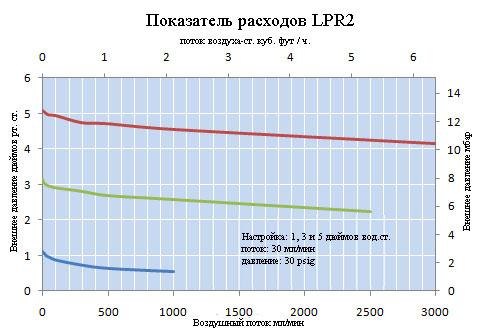

См. диаграмму
Расход воздуха <0.05 ст.куб.фут/ч
Сброс ~ 8 дюймов H20 / 203 мм H20 @ 1 ст.куб.фут/ч.
(2 дюйма H20 / 50.8 мм H20 заданное значение)



Область применения с низким расходом / без расхода.
LPR2 может использоваться как автономный источник давления для приложений, требующих очень низкого расхода газа или без расхода вообще:
  • Лабораторные исследования
  • Испытания хрупких мембран давлением

Приложения среднего и высокого расхода

Применение в комбинации с высокоточным регулятором обратного давления Основная задача LPR2 – обеспечение заданным давлением высокоточного регулятора обратного давления. Эти регуляторы обратного давления могут передавать ультранизкое давление от LPR2 в гораздо более крупные технологические потоки, обеспечивая новые возможности контроля давления.
  • Контроль давления газов в сосудах
  • Отопление, вентиляция, кондиционирование воздуха
  • Контроль давления в кавитационной камере, контроль давления экструзии

Специализированное применение:

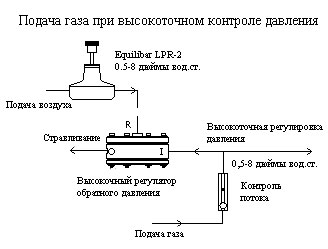

Прецизионная система подачи газа низкого давления.
Проблема: очень немногие коммерческие регуляторы способны с высокой точностью контролировать давление газа менее 0.5 psig / 34 миллибар(г) при различной скорости потока.
Решение: LPR2 можно использовать в сочетании с прецизионным регулятором обратного давления Equilibar и клапаном управления потоком, чтобы обеспечить высокую точность и быстроту реакции. Система может выдерживать прямой или обратный поток газа в приложении без потери точности.
