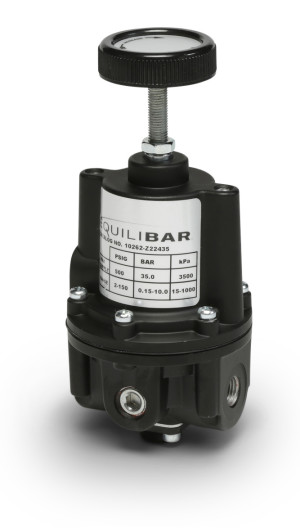

Редуктор среднего давления Model 10
Регулятор серии Model 10 использует принцип баланса сил для управления перемещением узла клапана, который контролирует выходное давление. Когда регулятор настроен на определенное значение, направленная вниз сила положительного смещения перемещает диафрагму вниз. Клапан подачи открывается и позволяет воздуху проходить в выходной порт. При достижении заданного значения действующая вниз сила положительного смещения, создаваемая пружиной, уравновешивается силой нижнего давления, действующей на диафрагму. Равнодействующая сила перемещает подающий клапан вверх, чтобы уменьшить поток воздуха в выходной порт. Давление на выходе поддерживается в результате баланса между силами, действующими сверху и снизу узла диафрагмы.
Model 10 предназначена для приложений, требующих высокой производительности и точного управления технологическими процессами. Конусный клапан, который уравновешивается с помощью подвижной диафрагмы, обеспечивает постоянное выходное давление даже при широком изменении давления подачи. Стабильность регулируемого давления поддерживается в различных условиях потока за счет использования трубки аспиратора, которая регулирует подачу воздуха в соответствии со скоростью потока.
| Макс. давление подачи | 500 psig, [35.0 бар(г)], (3500 кПа) максимум |
| Расход потока | 40 ст.куб.фут/мин (68 м3 /HR) @ 100 psig, [7.0 бар(г)], (700 кПа) подача и 20 psig, [1.5 бар(г)], (150 кПа) уст. значение |
| Выпускная способность | 5.5 ст.куб.фут/мин (9.35 м3/HR) где давление за клапаном 5 psig, [.35 бар(г)], (35 кПа) свыше 20 psig, [1.5 бар(г)], (150 кПа) уст. значение |
| Эффект давления подачи | Менее чем 0.1 psig, [7 миллибар(g)], (.7 кПа) для 100 psig, [7.0 бар(г)], (700 кПа) изменение давления подачи |
| Средняя температура | -40°F до +200°F (-40°C до 93.3°C) |
| Опасные участки | Приемлемо для использования в зонах 1 и 2 для газовой среды; Группы IIA и IIB и зоны 21 и 22 для пылевой среды |
| Материалы конструкции | |
| Корпус | Алюминий |
| Диафрагма | Buna N (бутадиенакрилонитрильный каучук) на дакроне |
| Исполнение | Латунь, цинковая сталь |
| Модель | Диапазон давления | Резьба |
| 10212-Z22435 | 0 – 2 psig / .14 бар(г) | 1/4" NPT |
| 10222-Z22435 | 0 – 10 psig / .69 бар(г) | |
| 10202-Z22435 | 0 – 20 psig / 1.4 бар(г) | |
| 10232-Z22435 | 0.5 – 30 psig / 2 бар(г) | |
| 10242-Z22435 | 1 – 60 psig / 4 бар(г) | |
| 10262-Z22435 | 2 – 150 psig / 10 бар(г) | |
| 10272-Z22435 | 3 – 200 psig / 13.8 бар(г) | |
| 10282-Z22435 | 5 – 300 psig / 20.7 бар(г) | |
| 10292-Z22435 | 5 – 400 psig / 27.6 бар(г) |
