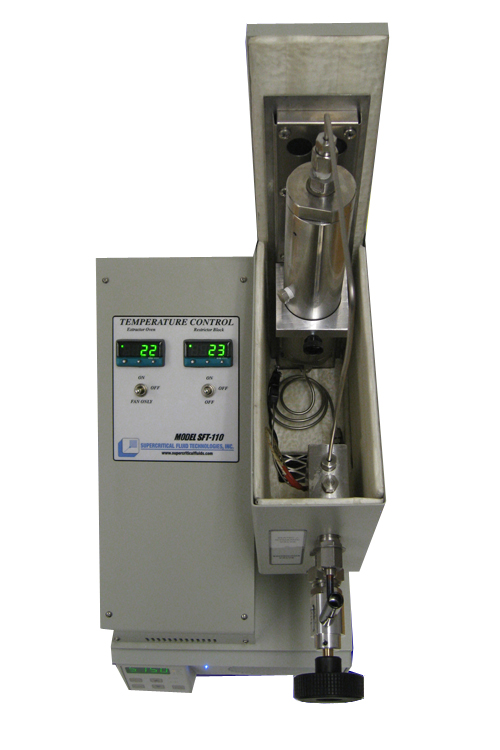

Система сверхкритической флюидной экстракции SFT-110

Система сверхкритической флюидной экстракции SFT-110
Система сверхкритической флюидной экстракции SFT-110
  • Системы с объемом от 5 мл до 100 мл.
  • Рабочее давление до 10,000 psi (68.9 МПа).
  • PID контроль за давлением и температурой.
  • Встроенные подогреватель жидкости и расходомер.
  • Различные наборы экстракций.
  • Дополнительный модуль добавления сорастворителя.

SFT-110 система сверхкритической флюидной экстракции (SFE) представляет собой систему для сверхкритической флюидной экстракции начального уровня, которая обладает многими функциями, присутствующими в более дорогих системах SFE. Система способна выполнять как рутинные, так и аналитические операции.

SFT-110 система была специально разработана для лабораторных исследований методов сверхкритической жидкости при исследовании широкого круга аналитических задач. В дополнение к многочисленным промышленным исследованиям, SFT-110 рекомендуется к использованию в колледжах и университетах: простой и надежный прибор не только для учебных целей, но и для серьезных исследований.

SFT-110 выполнена в конфигурации с сосудом вместимостью от 10 мл до 100 мл. Она может работать при давлениях до 10,000 psi (68.9 МПа) и в диапазоне температур от комнатной до 200°C. Широкий диапазон объемов сосудов делает SFT-110 лучшим решением для аналитических задач, где необходима сверхкритическая флюидная экстракция. Например: в 100 мл SFE-110 можно получить ключевые компоненты при низком уровне и обработать большое количество сыпучих материалов. Внутренняя система контроля подогрева гарантирует, что температура жидкости будет достигать заданных критериев. Это необходимо для получения точных и воспроизводимых результатов.

SFT-110 включает в себя лабораторный двойной поршневой насос высокого давления SFT-10, необходимый для работы сверхкритической флюидной системы. Система имеет встроенную систему безопасности для предотвращения случайного перегрева или избыточного давления. В качестве дополнительного элемента безопасности используется разрывной диск, который обеспечивает механическую защиту от случайного повышения давления в системе.

Клапаны с ручным управлением гарантируют долгий срок службы системы.

Интегрированный контроллер регулирует давление жидкости внутри сосуда и позволяет достигать и поддерживать заданный уровень. ПИД-регулятор температуры контролирует и поддерживает точную температуру жидкости в сосудах высокого давления. Надежный, переменный ограничительный клапан (обратный регулятор давления) обеспечивает точный контроль над расходом, имеет важное значение в получении высокой воспроизводимости результатов от запуска к запуску.

Расход может варьироваться от 0,1 до 24 мл/мин (от 0,08 до 18 г/мин) жидкого СО2 в типичных условиях эксплуатации. В то время как углекислый газ является наиболее часто используемым в качестве растворителя, система сверхкритической флюидной экстракции SFT-110, с некоторыми изменениями, позволяет пользователю работать с различными сверхкритическими флюидами. Встроенная опция сбора извлечений: сменные картриджи для твердофазной экстракции (SPE), фракционный циклонный сепаратор и EPA-виалы для образцов. Опционально возможна установка модуля сорастворителя для SFT-110.

SFT-110 Технические характеристики


Стандартная конфигурация
Дисплей температуры и давления: Независимый ЖК дисплей.
Температурный диапазон: От комнатной до 200°C.
Точность поддержания температуры: ± 0.5°C
Рабочее давление: 10 000,00 psi (верхний предел давления), передняя панель управления со светодиодным дисплеем, возможность работы в режиме постоянного давления.
Производительность: 0.01 – 20.00 мл/мин жидкого CO2 (± 2% точность).
Расходомер: 0 - 9.5 SLPM (разреженный газ).
Предельно допустимое давление: Сигнализация, разрывной диск.
Насос высокого давления: Спаренная алюминиевая головка, прокладки Furon и сапфировые поршни, встроенный датчик термоэлектрического охлаждения, привод насоса с одношаговым двигателем, парные шары и набор обратных клапанов (рубиновый шар, сапфировое посадочное место (в сборке), проточная часть из нержавеющей стали, главный клапан продувки и датчик давления, поддержание режима постоянного давления и автоматическая регулировка расхода.
Ограничительный клапан: Нагрев до 150°C; устойчивость к засорению.
Размеры сосудов для экстракта: 10, 25, 50 и 100 мл на выбор, сосуды взаимозаменяемы.
Сосуды для сбора: Устанавливаются вне реактора, размеры на выбор.
Габариты: Ширина: 29 см, Глубина: 57 см, Высота: 102 см.
Вес (с 100 мл сосудом): 28 кг (62 Lb.)
Настраиваемые параметры
Добавление сорастворителя: Модуль введения примеси или прямой дозатор, встроенный в линию.
Съемные сосуды для образцов: 10, 25, 50 и 100 мл (с фильтрами по 5 мкм).
Корзина для образцов: S/S сетки с крышками.
Расходомер: 0 - 35 SLPM сжиженный газ.
Питание: 220 VAC., одна фаза, 10 amps (CE стандарт).
Подача жидкого газа: Баллон с жидким CO2, сухое состояние (99.99%).
