Система сверхкритической флюидной экстракции SFT 110 XW

  • Системы с объемом от 5 мл до 500 мл.

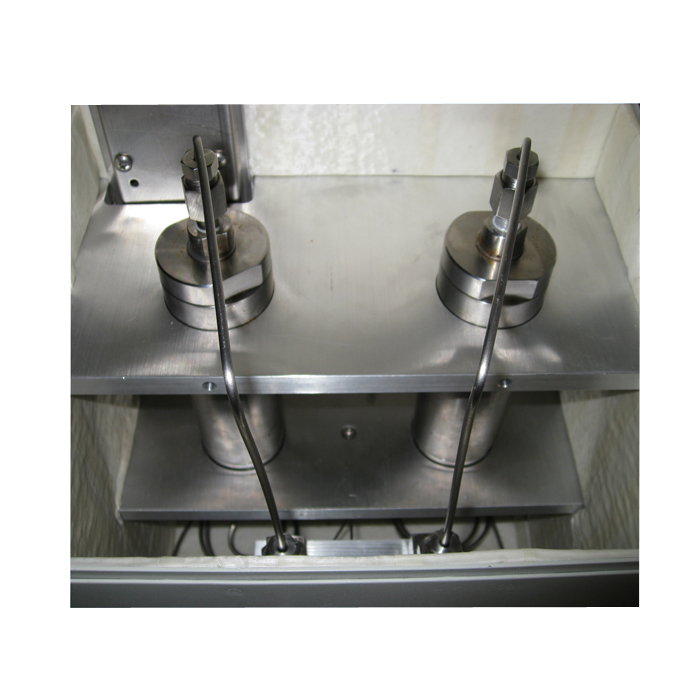

  • Может быть настроен для параллельной работы 2 сосудов.
  • Рабочее давление до 10,000 psi (68.9 МПа).
  • PID контроль за давлением и температурой.
  • Встроенные подогреватель жидкости и расходомер.
  • Различные наборы экстракций.
  • Дополнительный модуль добавления сорастворителя.
Система сверхкритической флюидной экстракции SFT 110 XW
Система сверхкритической флюидной экстракции SFT 110 XW

SFT 110 XW система сверхкритической флюидной экстракции (SFE) представляет собой систему начального уровня, которая обладает многими функциями, присутствующими в более дорогих системах SFE. Она может использоваться для различных функций от рутинных, до аналитической работы.

SFT 110 XW был специально разработан для лабораторных исследований методов сверхкритической жидкости при исследовании широкого круга аналитических задач. В дополнении к многочисленным промышленным исследованиям SFT 110 XW рекомендуется к использованию в колледжах и университетах. Простой и надежный прибор не только для учебных целей, но и для серьезных исследований.

SFT 110 XW выполнен в конфигурации с сосудом вместимостью от 10 мл до 500 мл. Он может работать при давлениях до 10,000 psi. (68.9 МПа) и в диапазоне температур от комнатной до 200°C. Широкий диапазон объемов сосудов делает SFT 110 XW лучшим решением для аналитических задач, где необходима сверхкритическая флюидная экстракция. Например: в 100 мл SFT 110 XW можно получить ключевые компоненты при низком уровне и обработать большое количество сыпучих материалов. Внутренняя система контроля подогрева гарантирует, что температура жидкости будет достигать заданных критериев. Это необходимо для получения точных и воспроизводимых результатов.

SFT 110 XW включает в себя высокую производительность, двойной поршневой насос, который производит высокое давление, необходимо для работы сверхкритической флюидной системы. Система имеет встроенные меры безопасности для предотвращения случайного перегрева или избыточного давления. В качестве дополнительного элемента безопасности используется разрывной диск, который обеспечивает механическую защиту от случайного повышения давления в системе.

Клапаны с ручным управлением гарантируют долгий срок службы системы.

Интегрированный контроллер регулирует давление жидкости внутри сосуда и позволяет достигать и поддерживать заданный уровень. ПИД-регулятор температуры контролирует и поддерживает точную температуру жидкости в сосудах высокого давления.

Надежный, переменный ограничительный клапан (обратный регулятор давления) обеспечивает точный контроль над расходом, имеет важное значение в получении высокой воспроизводимости результатов от запуска к запуску. Расход может варьироваться от 0,1 до 24 мл / мин (от 0,08 до 18 г / мин) жидкого СО2 в типичных условиях эксплуатации. В то время как углекислый газ является наиболее часто используемым в качестве растворителя, система сверхкритической флюидной экстракции SFT 110 XW, с некоторыми изменениями, позволяет пользователю работать с различными сверхкритическими флюидами.

Встроенная опция сбора извлечений: Сменные картриджи для твердофазной экстракции (SPE), фракционный циклонный сепаратор и EPA виалы для образцов. Опционально возможна установка модуля сорастворителя для SFT 110 XW.


SFT-110 XW Технические характеристики


Стандартная конфигурация
Дисплей температуры и давления: Независимый ЖК дисплей.
Температурный диапазон: От комнатной до 200°C.
Температура точность: +/- 0 .5°C.
Рабочее давление: 10 000 фунтов на квадратный дюйм верхний предел давления. Передняя панель управления, со светодиодным дисплеем. "Постоянное давление" - режим работы.
Производительность: 0.01 – 20.00 мл/мин жидкий CO2 (+/- 2% точность).
Предельно допустимое давление: Снабжена сигнализацией для контроля: высокое / низкое давление и разрывным диском.
Насос высокого давления: Спаренная алюминиевая головка, прокладки Furon и сапфировые поршни, встроенный датчик термоэлектрического охлаждения, привод насоса с одношаговым двигателем, парные шары и набор обратных клапанов (рубиновый шар, сапфировое посадочное место (в сборке), проточная часть из нержавеющей стали, главный клапан продувки и датчик давления. Поддерживает режим постоянного давления и автоматически регулирует расход.
Ограничительный клапан: нагрев до 200°C; устойчивость к засорению.
Размеры сосудов для экстракта: 10, 25, 50, 100 и 500 мл на выбор. Являются взаимозаменяемыми.
Сосуды для сбора: Устанавливаются вне реактора, размеры на выбор.
Габариты: Ширина: 40 см, Глубина: 57 см, Высота: 102 см.
Вес (с 100 мл сосудом): 32 кг (62 Lb.)
Настраиваемые параметры
Добавление сорастворителя: Модуль введения примеси или прямой дозатор встроенный в линию.
Съемные сосуды для образцов: 10, 25, 50, 100 и 500 мл (с 5 микронными фриттами).
Корзина для образцов: S/S сетки с крышками.
Расходомер: 0 - 9.5 SLPM сжиженный газ.
Питание: 220 VAC., одна фаза, 15 amps (CE стандарт).
Подача жидкого газа: Баллон с жидким CO2, сухое состояние (99.99%).
